安科瑞能耗監測系統在宜昌綜合及海關監管大樓的應用

能耗管理系統為整個企業用能源提供保障，為能源管理提供數據和決策依據，通過實時的數據采集技術、高速穩定的網絡技術、靈活成熟的軟件技術把業主的智能建筑項目建設為綠色建筑管理平臺。能耗管理的范圍主要有電表等智能終端設備監測，實現整個建筑的能源管理平臺。做到**用能、節約用能。宜昌綜合保稅區及海關監管大樓Acrel-5000能耗管理系統，通過對能源的采集并管理，實現對建筑的節能減排。

DGJ08-2068-2012 《上海市公共建筑用能監測系統工程技術規范》

GB-T 15587-2008 《工業企業能源管理導則》

《評價企業合理用電技術導則GB》

《企業節能規劃編制通則》

《企業能源審計技術通則-GB》

GBT23331-2009《能源管理體系要求》

GB-50052-2009 《供配電系統設計規范》

能耗計量裝置國家及行業標準

DL/T 645-1997 多功能電能表通信規約

DL/T 645-2007 多功能電能表通信規約

CJ/T 188-2004 戶用計量儀表數據傳輸技術條件

GB/T 19582-2008 基于Modbus協議的工業自動化網絡規范

本工程位于湖北省宜昌市伍家崗區，宜昌綜合保稅區綜合服務大樓位于百靈路以東，桔鄉路以北空地，屬自貿區圍網以外，規劃用地面積約25785平方米，設計一棟21層辦公主樓及四層裙房。地下室為機動車停車庫與非機動車停車庫，局部設置地下二層。地下二層設3636平方米人防，共有2個防護單元，平時為汽車庫，戰時為六級二等人員掩蔽部。A地塊總建筑面積93896平方米，其中地上建筑面積64203平方米，地下建筑面積29694平方米。建筑高度96.95米。

本項目范圍是宜昌綜合保稅區及海關監管大樓的配電室及樓層配電箱的多功能儀表。現場配置計量表通過對儀表數據采集、分析、處理，從而通過分析數據，進而提高能源利用效率、促進和保障能源管理水平的提升，并在系統節能方面發揮重要作用。

安科瑞Acrel-5000能耗分析管理系統根據宜昌綜合保稅區及海關監管大樓現場實際情況，整體網絡結構采用屏蔽雙絞線直接接至數據采集器將數據上傳至后臺監控主機。

該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：站控管理層、網絡通訊層和現場設備層。其中所有多功能儀表位于配電室及樓層配電箱內，所有儀表通過485屏蔽雙絞線鋪設至通訊管理機，通訊管理機將數據上傳至系統主機從而完成儀表數據的采集并管理。

系統結構圖

5.1 綜合能耗主界面

主頁面顯示該建筑的建筑圖片，建筑基本信息,建筑當月分項用電餅圖和各種能源的消耗量。根據所選的建筑，對其建筑圖片進行加載，可以選擇時間查看建筑能耗情況，選擇建筑或時間后自動刷新，默認為當天。

5.2 支路用能

系統可以統計各支路某段時間內逐日、逐周、逐月、逐季、逐年用能。系統可查看各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，并可以將支路用能顯示合計，以圖表形式顯示。

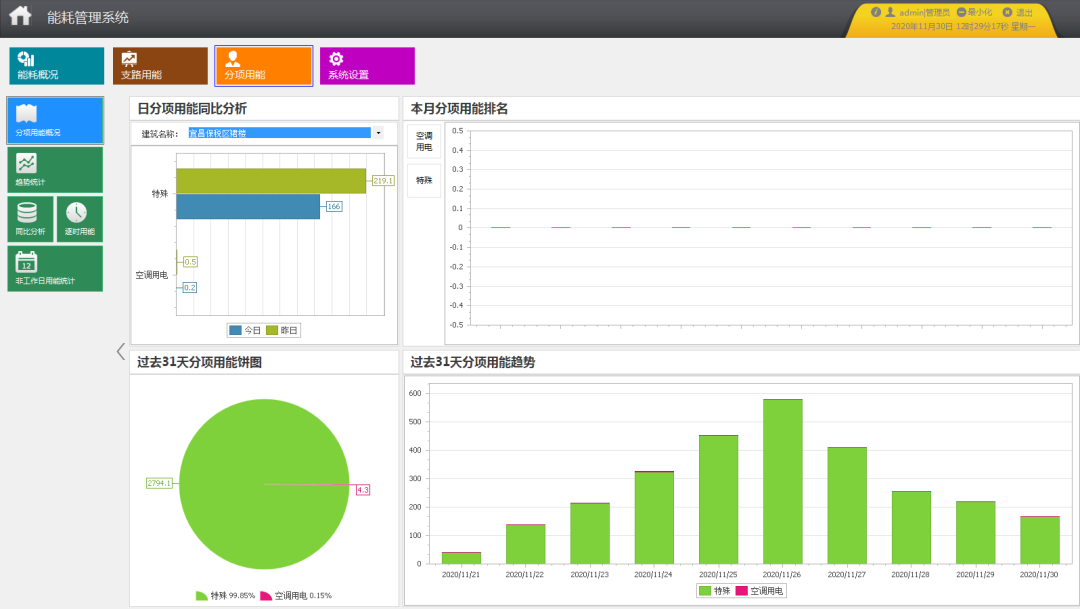

5.3 分項能耗統計

系統可以按照分項進行能耗統計與顯示。其中，日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖（藍色柱表示今日，綠色柱表示昨日）；用能餅圖顯示各分項過去31天的用能占比；堆積圖顯示各分項過去31天的能耗趨勢；分項用能排名圖顯示被選中分項對應能耗值排名前10位的支路。

5.4 分項用能報表

系統可以統計各分項某段時間內逐日、逐周、逐月、逐季、逐年用能。可查看分項中各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，統計數據可導出至Excel。

5.5 能耗的同比環比分析

系統可將各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正。統計各支路當年每月用能及去年同期用能。

根據運行效果分析，建立典型能耗分析模型，統一分析。

建立能耗計量體系：針對計量體系因從小到大的原則，即從1級配電、2級配電、3級配電往下一步步搭建計量體系。通過****往下計量，能正確無誤的統計進出線回路，要滿足電能守恒原理即進線電能為出線電能總和（誤差率在3%左右）。

對采集數據存儲，并形成可視化圖表：系統采集數據后存儲到數據庫，系統可滿足報表查詢及導出，并且系統可由柱狀圖等形式展現能耗趨勢，給客戶更好的體驗。

診斷出高能耗點：管理人員可通過系統采集數據，正對性的對各個回路同比及環比分析，通過一階段分析可找出高能耗點。

通過能耗分析改進管理模式：針對高能耗點，針對性的改進管理運行如：在下班期間通知各部門下班關燈，同時列入績效考核。

企業的能耗管理系統可對企業內的數據進行采集、統計與分析，數據發布與遠傳，分析優化能源運行方案，記錄和積累能源使用狀況。系統通過各種圖表、曲線等從意義上實現能源使用的實時在線監控，為管理者提供不同層次的管理權限，隨時隨地可以對變電所的用能情況進行查看，并實現遠程管理。能耗管理系統的建立，為業主提供了能源利用診斷、節能控制、節能潛力分析、節能效果驗證，提高節能意識等提供手段。
